Pilot: Utrechtse werfkelders in kaart met 3D grondradar
De Utrechtse binnenstad kent een complexe ondergrond waar monumentale constructies en moderne infrastructuur samenkomen. Werfkelders liggen vaak op onbekende of onnauwkeurig in kaart gebrachte locaties, dicht bij warmteleidingen en andere nutsvoorzieningen. Voor herstelwerkzaamheden aan deze werfkelders en vervanging van het warmtenet is nauwkeurige kennis van de ondergrond essentieel. Daarom voerde een pilot uit om deze structuren non-destructief te detecteren en in 3D in kaart te brengen.
De uitdaging:
een unieke ondergrondse puzzel
De opdracht had meerdere doelstellingen. Niet alleen moesten warmteleidingen en andere aanwezige kabels en leidingen in 3D in kaart worden gebracht, maar ook de bovenkant van historische werfkelders. Zonder te graven.
Wat deze pilot bijzonder complex maakte? Meerdere overlappende lagen van monumentale bebouwing én moderne infrastructuur, allemaal dicht op elkaar in een compacte ondergrondse ruimte. Een situatie die vraagt om een uiterst nauwkeurige aanpak zonder de ondergrond te verstoren
De aanpak:
meerdere technieken combineren tot één beeld
Hoe breng je een dergelijke complexe ondergrond in kaart zonder te graven? Voor deze pilot koos TerraCarta voor een combinatie van complementaire technieken:
- 3D grondradar: scant de ondergrond in meerdere lagen tegelijk, zodat structuren zoals werfkelders en leidingen driedimensionaal gevisualiseerd kunnen worden.
- Radiodetectie: spoort bekende kabels en leidingen op en volgt hun tracé.
- Direct landmeetkundig inmeten: zorgt voor nauwkeurige registratie van alle meetresultaten in het Rijksdriehoekstelsel.
Door deze technieken te combineren ontstaat een betrouwbaar en compleet beeld van de ondergrond, zonder risico op schade of verstoring.
Het resultaat:
inzicht en zekerheid

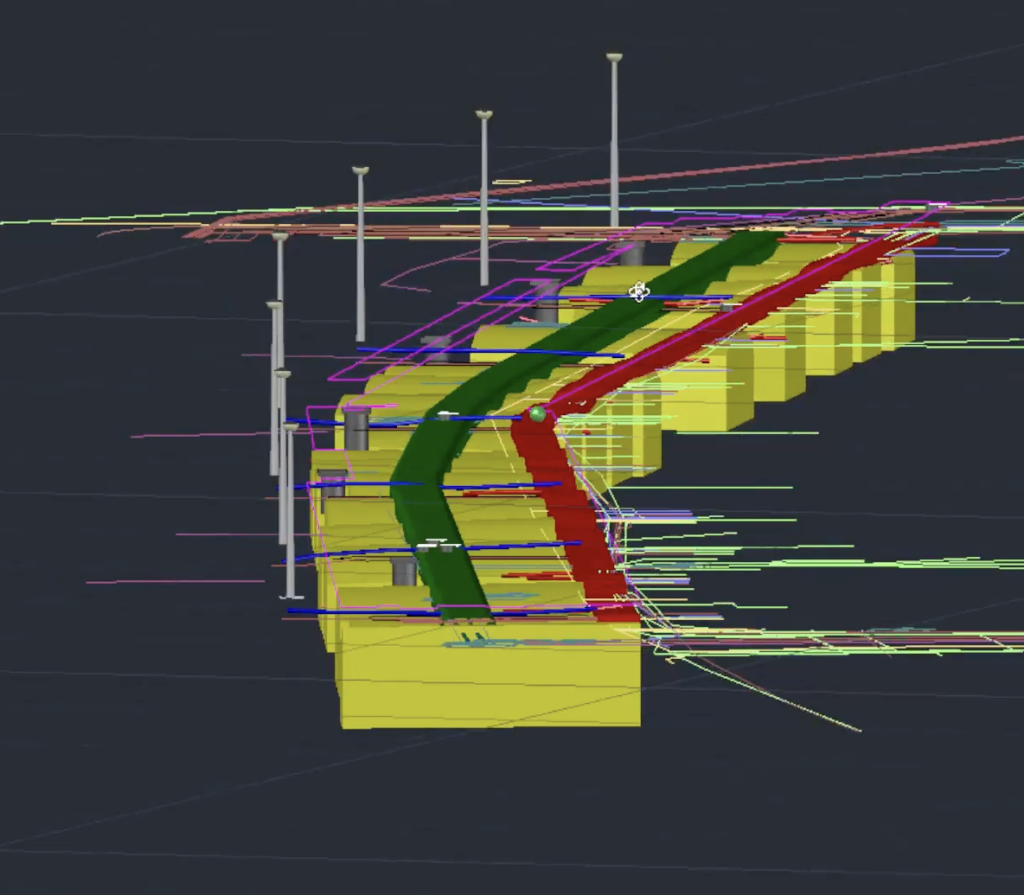

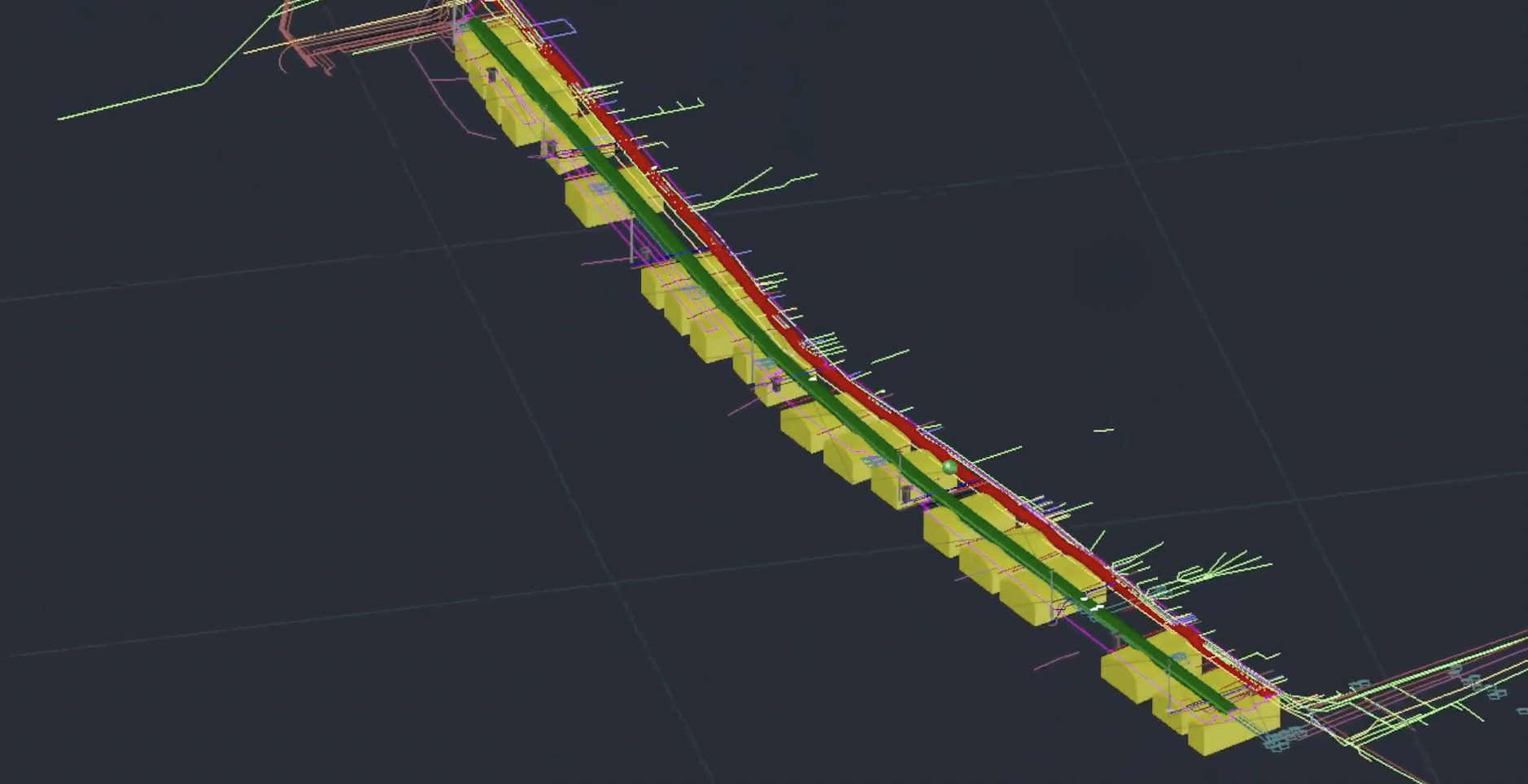

Het project leverde een gedetailleerd 3D-model waarin werfkelders, warmteleidingen en overige kabels en leidingen zijn vastgelegd. Alle ondergrondse structuren in één samenhangend beeld.
Dit model ondersteunt planning, ontwerp en uitvoering, en voorkomt graafschade, vertragingen en faalkosten.
Waarde voor toekomstige
projecten in complexe situaties
Deze pilot bewijst dat zelfs in complexe binnenstedelijke omgevingen ondergrondse structuren betrouwbaar vanaf maaiveld in kaart kunnen worden gebracht. De inzet van 3D grondradar aangevuld met andere technieken maakt het mogelijk om te werken met meer zekerheid en minder verrassingen.
Voor gemeenten, netbeheerders en aannemers betekent dit veiliger werken, minder vertragingen en beter onderbouwde beslissingen. Van aannames naar zekerheid.
