Ondergrond in beeld zonder overlast op 9 sportparken in Amsterdam
Voor Gemeente Amsterdam hebben wij op 9 sportparken de ligging van ondergrondse kabels en leidingen in kaart gebracht. Het totale onderzoeksgebied besloeg een oppervlakte van ruim 77 hectare. Kortom: een omvangrijke opgave in een druk bebouwde en gebruikte omgeving.
Door de inzet van 3D-grondradar en oplevering van resultaten conform NLCS-standaard resulteerde het project in:
- Betrouwbaar inzicht in onbekende kabels en leidingen
- Geen hinder voor sporters en andere gebruikers van de sportparken tijdens het onderzoek
- Data die meteen inzetbaar is voor beheer, onderhoud en toekomstige projecten
De uitdaging: de ondergrond
in kaart zonder verstoring van activiteiten
Betrouwbare informatie over de ondergrond is cruciaal voor de planning en uitvoering van werkzaamheden op en rond de sportparken: van regulier onderhoud tot herinrichting en toekomstige infrastructuurprojecten. Onbekende en onnauwkeurig in kaart gebrachte kabels en leidingen vormen een direct risico voor de veiligheid en beheersbaarheid van projecten.
Omdat sportparken dagelijks intensief gebruikt worden en ze open moesten blijven voor sporters, was het noodzakelijk om kabel- en leidingonderzoek zonder verstoring van dagelijkse activiteiten uit te voeren.
Onze aanpak:
non-invasief en nauwkeurig met 3D-grondradar
Het kabel- en leidingonderzoek is uitgevoerd met een multi-channel 3D-grondradar. Deze technologie brengt ondergrondse infrastructuur gedetailleerd in kaart zonder graafwerk of verstoring van activiteiten op de sportparken.
Parallel aan het grondradaronderzoek hebben wij alle relevante bovengrondse appendages landmeetkundig ingemeten: putdeksels, afsluiters, lichtmasten en meer. Door boven- en ondergrondse informatie te combineren, ontstaat een compleet en betrouwbaar beeld van de volledige infrastructuur.
Resultaat:
Direct bruikbare NLCS-data
De verzamelde gegevens zijn geïnterpreteerd en verwerkt tot een dataset conform de NLCS-standaard van de gemeente Amsterdam. Hierdoor is de informatie direct te integreren in de bestaande assetmanagementsystemen, zonder conversie, extra bewerkingsstappen of kwaliteitsverlies.
Beheerders beschikken nu over betrouwbare ondergrondse data waarmee zij onderbouwde beslissingen kunnen nemen over onderhoud, herinrichting en toekomstige projecten op en rond de sportparken.
Resultaten altijd en overal
beschikbaar via TerraViewer

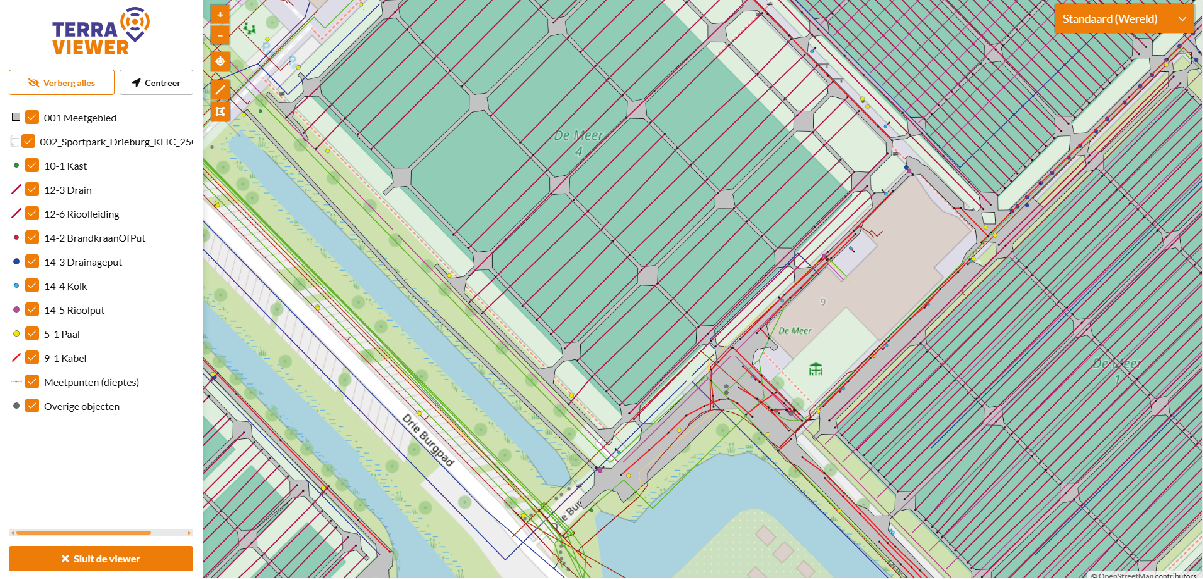

De onderzoeksresultaten zijn ontsloten via TerraViewer, het online platform van TerraCarta. Hierin worden bestaande tekeningen omgezet naar gestructureerde geo-informatie en gecombineerd met nieuw gedetecteerde kabels en leidingen. Ook bovengrondse appendages zoals kasten, afsluiters, tappunten, lasmoffen en straatverlichting zijn in de kaart opgenomen.
Beheerders van de sportparken hebben zo altijd en overal toegang tot actuele ondergrondse informatie: op kantoor tijdens de planning, of op hun smartphone in het veld tijdens schouw of werkzaamheden.
Ook behoefte aan betrouwbaar inzicht in uw ondergrondse infrastructuur? TerraCarta brengt kabels en leidingen nauwkeurig in kaart met minimale verstoring. Of het nu gaat om sportparken, industriële faciliteiten of openbare ruimte: wij leveren direct bruikbare data conform uw standaarden.
Neem contact op en ontdek wat wij voor uw situatie kunnen betekenen.
